LJ LT C36X2 10k:10K C-Core Interstage Transformer Measurement Notes - For 5687 7119 E182CC 6n6p ECC99 6h30

August 24, 2020: Tentunya ini bukan kali pertama kami di LJ membuat interstage transformer (IT). Bahwa kali ini menggunakan C-core, juga bukan kali pertama. Namun baru kali ini saya berkesempatan menuliskannya di blog Audiotronika kesayangan, yang telah cukup lama vakum.

IT ini saya beri tipe atau model LJ LT C36X2, indikasi dari "line transformer", menggunakan inti besi C-core berkapasitas maksimum 36VA sebanyak dua buah digandeng (double C-core 36VA). Sehingga total kapasitas C-core maksimum adalah 72VA.

Tentang Tabung 6X4, Fullwave Rectifier

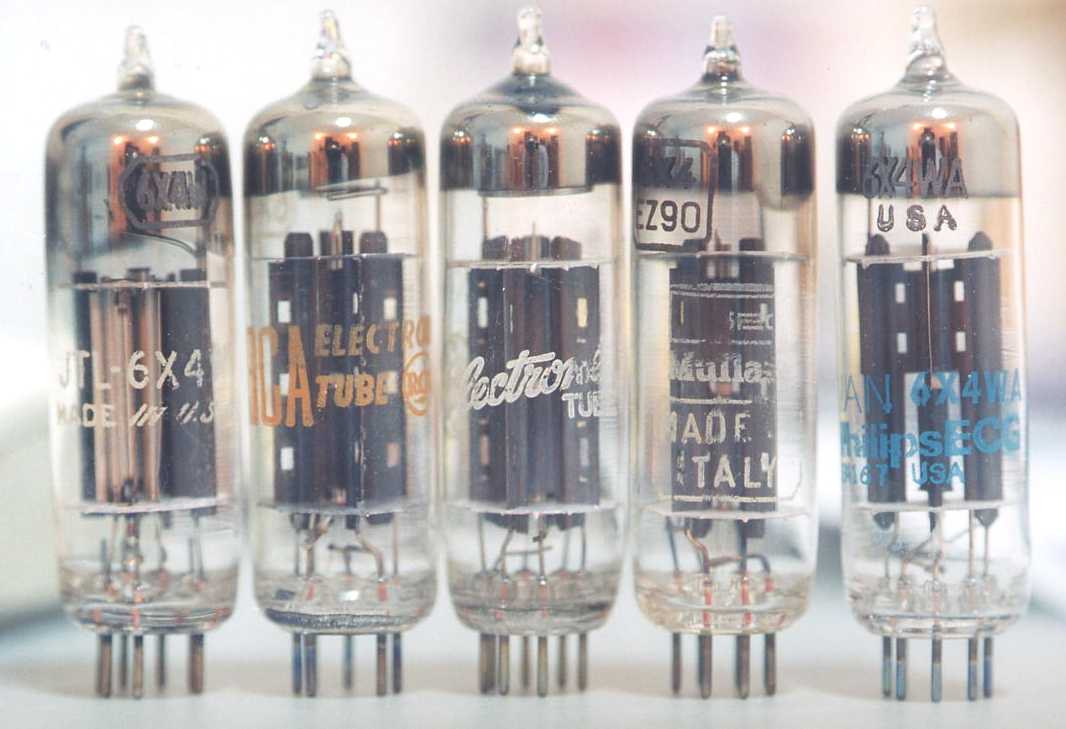

6X4/EZ90 various brand.

Artikel ini dipublikasikan oleh majalah Audio-Video edisi Januari dan Februari 2008, sebagai pelengkap artikel berjudul: Membuat Sendiri “MiniMax 7”: Pre-Amp Tabung Gaul Bersuara Yahud.

Lampu atau tabung 6X4 (EZ90) adalah penyearah tegangan tinggi gelombang penuh berbadan mini (miniature hi-tension full-wave rectifier). Jika dikelompokkan lagi, 6X4 termasuk kelompok in-directly full-wave rectifier (kaki katode tak tergabung dengan kaki filamen).

Lebih Jauh tentang Tabung 5687

5687 tubes various brand.

Artikel ini dipublikasikan oleh majalah Audio-Video edisi Januari dan Februari 2008, sebagai pelengkap artikel berjudul: Membuat Sendiri “MiniMax 7”: Pre-Amp Tabung Gaul Bersuara Yahud.

Berdasarkan lembar data (datasheet), saya mencatat beberapa karakter dan kelebihan utama dari lampu atau tabung 5687, sebagai berikut:

• Triode kembar (small signal dual triode) berkaki sembilan (noval 9 pin).
• Berpenguatan menengah (16-18x).
• Arus anode cukup besar (12-36 mA).
• Plate or internal resistance (sangat) rendah (1K5-3K).
• Linearitasnya (sangat) baik –tampak pada kurva karakteristik anode (plate caractheristic curve).
• Dapat dioperasikan dengan tegangan filamen pemanas 6,3V atau 12,6V, AC maupun DC.

Lihat tabel dan gambar.

“MiniMax 7”, PreAmp Tabung Gaul Bersuara Yahud (2)

(Bagian 2 dari 2)
Artikel ini dipublikasikan oleh majalah Audio-Video edisi Januari dan Februari 2008, dengan judul: Membuat Sendiri “MiniMax 7”: Pre-Amp Tabung Gaul Bersuara Yahud.

Pada bagian pertama edisi Januari lalu, sudah saya jelentrehkan panjang-lebar alasan mengapa menggunakan lampu 5687 dengan segala kelebihannya. Jika Anda senang berkesperimen atau mendesain lebih lanjut, Anda cuma membutuhkan sebuah kalkulator sederhana yang, maaf, banyak di jual di kaki lima. Namun bisa juga menggunakan komputer dengan perangkat lunak simulasi atau CAD (computer aided design) seperti TubeCAD dari GlassWare yang saya gunakan untuk mendesain M7 ini.
